-الدرجة العالية-اختبار المصابيح الأمامية العملاقة الدقيقة، منصة معايرة متكاملة لأداء إضاءة السيارة

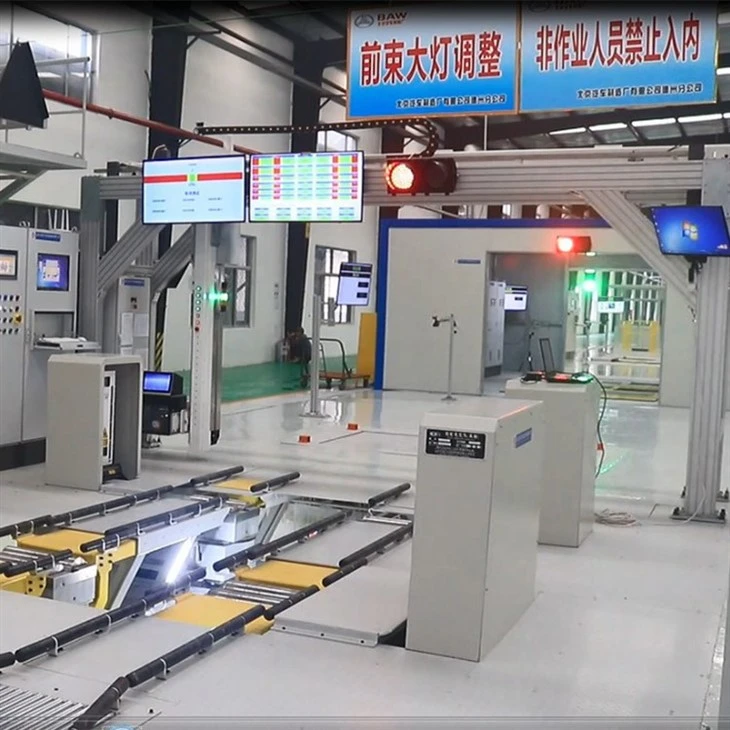

يعتمد جهاز اختبار المصابيح الأمامية العملاقة بالكامل-إطارًا فنيًا ثنائي النواةتحديد المواقع هيكل العملاقة والكشف عن رؤية الآلة، والتي تختلف بشكل أساسي عن معدات المحاذاة اليدوية والعدسة الفردية-التقليدية، والتي تم تحسينها بشكل كبيرالاستقرار المعياري البصري ودقة الكشف وكفاءة التشغيل. الجسم الرئيسي للمعدات يعتمد أ-قنطرة من سبائك الألومنيوم عالية القوة، وهو ملحوم بدقة ومعايرته متوازنة ديناميكيًا. فهو يتمتع ببنية مستقرة وقدرة تحمل قوية-، بدون تشوه أو اهتزاز أثناء التشغيل-على المدى الطويل، مما يوفر نظامًا أساسيًا مستقرًا تمامًا للكشف البصري.

تم تجهيز العارضة العملاقة بـوحدة محرك سيرفو + التشفير المطلق، تحقيق التحكم الدقيق في الإزاحة للمحاور الثلاثة X/Y/Z بدقة تحديد المواقع± 0.1 ملم. يمكن أن يتكيف تلقائيًا مع قواعد عجلات المركبات المختلفة وارتفاع المصابيح دون الحاجة إلى تعديل يدوي.

جوهر الكشف البصري يعتمد أكاميرا صناعية-عالية الوضوح CMOS + عدسة فريسنل عالية الدقة-الجمع، مقترنًا بنظام DSP-عالي السرعة لمعالجة الصور. يمكنه التقاط المعلومات الأساسية مثلنمط الشعاع والخط المقطوع-والنقطة المركزية للمحور البصري وتوزيع شدة الإضاءةمن المصابيح الأمامية في الوقت الحقيقي. ويتميز بدقة تصوير عالية وقدرة قوية على مكافحة التداخل-، مما يؤدي إلى تصفية التداخلات الخارجية بشكل فعال مثل الضوء المحيط والغبار والاهتزاز في ورشة العمل.

بنيت معخوارزمية التعرف الذكي على الصور + 3برنامج تحويل الإحداثيات المكانية د، يمكن للنظام تحديد أنواع المصابيح وأوضاع مصدر الضوء تلقائيًا، وحساب المعلمات الأساسية بدقة مثلكثافة إضاءة شعاع عالية/منخفضة، وانحراف المحور البصري الأفقي/الرأسي وزاوية الشعاع. تصل دقة الكشفخطأ في شدة الإضاءة ±5% وانحراف المحور البصري ±15 مم/10 م، تتجاوز بكثير المتطلبات القياسية الوطنية.

يدعم النظام أربعة أوضاع عمل:فحص دقة المصباح-المفرد، والفحص المتزامن للمصباح المزدوج-، والفحص السريع، وربط مساعد السائق المساعد. يعد وضع فحص دقة المصباح - الفردي مناسبًا لسيناريوهات المعايرة عالية الدقة -، واستكمال اكتشاف المعلمات وتحليل الانحراف بندًا تلو الآخر. يمكن لوضع الفحص المتزامن للمصباح المزدوج- اكتشاف المصابيح الأمامية اليسرى واليمنى في وقت واحد، مما يقلل وقت الكشف إلى25 ثانيةوتحسين الكفاءة بشكل كبير. يعتبر وضع الفحص السريع مناسبًا لفحص الدفعة لتحديد ما إذا كانت الإضاءة متوافقة أم لا. يمكن أن يتصل وضع ربط ADAS بنظام معايرة ADAS لإكمال المعايرة الديناميكية لأنظمة الإضاءة الذكية مثلالمصابيح الأمامية المتكيفة والتبديل التلقائي للشعاع العالي/المنخفض. عملية الكشف بأكملهاأوتوماتيكية بالكامل وغير مأهولة، مع مواقف السيارات الآلية، ومحاذاة القنطرية، والتقاط الضوء، واكتشاف المعلمات وإنشاء التقارير، دون تدخل يدوي، وتجنب أخطاء التشغيل البشرية تمامًا.
